Transportador giratorio eficiente para el manejo automatizado de palets y el flujo de materiales
Conveyor giratorio
Proporcionamos un transportador rotativo profesional, apoyamos el transporte de varios tipos de botellas y proporcionamos una variedad de tipos de transporte.

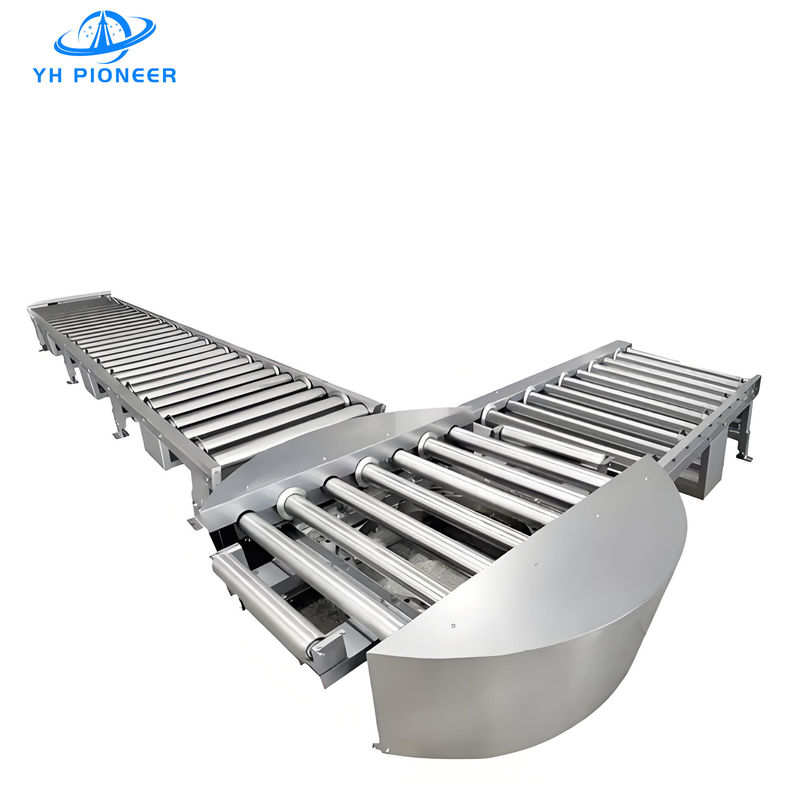

El transportador giratorio es un componente fundamental en los sistemas de manipulación de materiales,diseñados para facilitar la transferencia eficiente de mercancías entre líneas de transporte que se cruzan o para rotar productos para necesidades específicas de procesamientoEsta solución de transportador robusta y versátil está diseñada para mejorar la productividad y la ergonomía en diversos entornos de fabricación y embalaje.
*El transportador giratorio está diseñado para aplicaciones de trabajo pesado, capaz de soportar pesos de hasta 2000 kg.
* Puede adaptarse a cualquier requisito de rotación dentro de su rango, acomodándose a varios tamaños y tipos de palets.
*La plataforma de rodillos o cadenas puede instalarse en el rodamiento giratorio de acuerdo con los requisitos de diseño y las especificaciones del palet.
*El transportador ofrece una gran capacidad de carga, una rotación precisa de los palets, una menor operación manual y una mayor eficiencia y seguridad de la producción.
Las especificaciones del producto
Diámetro giratorio:2400 mm, proporcionando un amplio espacio para palets o artículos de gran tamaño.
Ancho efectivo:1600 mm, para una amplia gama de dimensiones del producto.
Alturas:250 mm, adecuado para operaciones de carga/descarga en la parte inferior y lateral.
Ángulo de rotación:90 grados estándar, personalizable para otros ángulos según sea necesario.
Las demás máquinas y aparatosEquipado con rodillos de Ø 76 mm de diámetro y de 3 mm de espesor en la pared del tubo.
Material del tubo:Acero galvanizado para resistencia a la corrosión.
Diámetro del eje:Ø 20 mm, para garantizar un soporte sólido.
Represión del eje:hilo femenino retenido con pernos M12 para su fijación segura.
Centros de rodillos:Ajustado a 119 mm para una distribución y un soporte uniformes.
Velocidad de rotación del giradiscos:Variable, de 3 a 5 rpm con arranque/parada suave.
Velocidad de transporte de la mesa de rodillos:Constante a 10 m/min.
Tipo de conducción:Rotación impulsada por rodamiento giratorio; mesa de rodillos de rodillo a rodillo impulsada por una cadena de rodillos de 10A (15,875 mm de inclinación).
Válvulas de carga:380 VAC 3 ph 50/60 Hz para una fuente de alimentación fiable.
El motor:El motor giratorio es un motor de engranajes frenados DELI de 0,55 kw; el motor de transporte de rodillos es un motor GPG de 0,75 kw.
Finalización del cuadro:Polvo revestido con la norma RAL 7035 para su durabilidad y estética.
Capacidad de carga:Capaz de manejar hasta 1500 kg, adecuado para aplicaciones de trabajo pesado.
ProductoLos materiales
*El marco del transportador rotativo de la mesa giratoria está meticulosamente fabricado en acero al carbono,que luego se recubre con un acabado de pintura de alta calidad para garantizar la longevidad y la estabilidad en diversas condiciones de trabajo.
*Los rodillos están fabricados con precisión con acero y están acabados con un revestimiento galvanizado,proporcionando así una superficie duradera y resistente a la corrosión que mantiene el rendimiento incluso en ambientes hostiles.
* El sistema de accionamiento está compuesto por un motor de engranajes y una transmisión de cadena, ambos diseñados para un funcionamiento fiable y diseñados para facilitar las rutinas de mantenimiento sencillas.
Aplicación del producto
*El transportador rotativo de mesa giratoria se aplica ampliamente en industrias como alimentos y bebidas, productos farmacéuticos y fabricación general para transferencia de palets y rotación de productos.
*Es particularmente útil en situaciones en las que el espacio es limitado pero la necesidad de un manejo eficiente del material es elevada.
*El transportador giratorio puede integrarse en los sistemas existentes o utilizarse como una solución independiente para diversos problemas de manipulación de materiales.
Servicio y apoyo
Proporcionamos servicios de mantenimiento integrales para garantizar que el transportador rotativo permanezca en óptimas condiciones.Nuestro equipo de soporte está disponible para ayudar con cualquier consulta técnica o necesidades de servicio.
Parámetros del producto
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
espesor de la pared del tubo
|
|
|
|
|
|
|
|
|
|
Se utilizará un hilo femenino retenido (para usar con pernos M12).
|
|
|
|
Velocidad de rotación del giradiscos
|
3 - 5 rpm, arranque/parada suave y variable por inversor
|
Velocidad de transporte de la mesa de rodillos
|
|
|
|
"Técnica de control" de las características de las máquinas de ensayo y de los equipos de ensayo.
"Métodos de control" de los que se trate en el presente anexo son los siguientes:
|
|
|
|
|
|
Motor giratorio: motor DELI con engranaje de frenado de 0,55 kw;
Motor de transporte de rodillos: motor GPG de 0,75 kW;
|
|
|
Revestida en polvo (Std. RAL 7035)
|
|
|
|
*Puede modificarse según las necesidades del cliente.
