Transportador de plataforma giratoria de cadena robusta para giros precisos de 90 grados de las paletas y alta capacidad de carga
Transporte de la plataforma giratoria de la cadena
Proporcionamos un transportador profesional de cadena giratoria, apoyamos el transporte de varios tipos de botellas y proporcionamos una variedad de tipos de transporte.

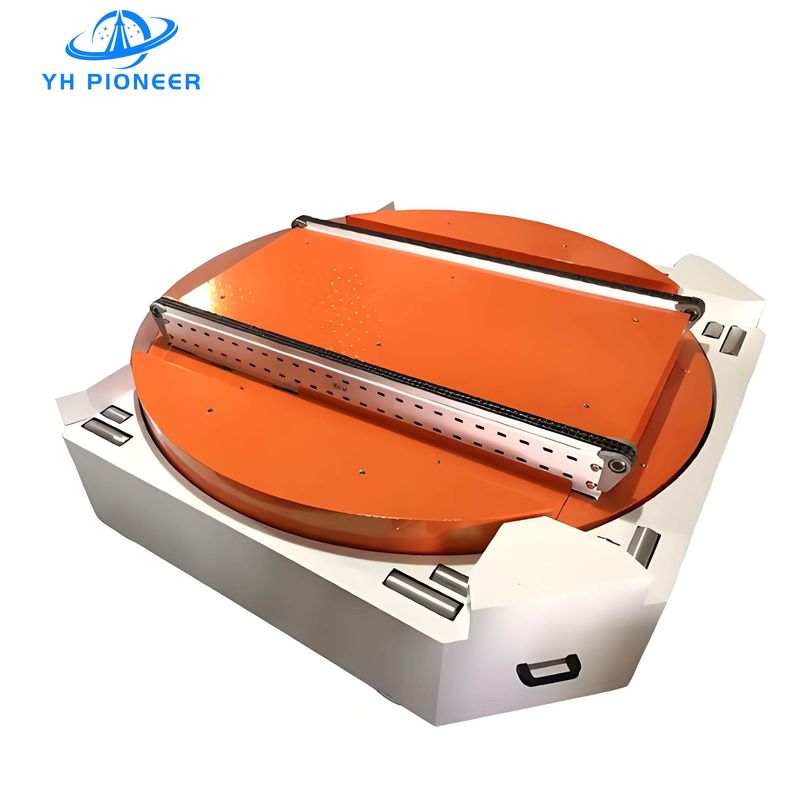

El transportador de mesa giratoria de cadena es un equipo de manipulación de materiales robusto y altamente funcional diseñado para facilitar la rotación y clasificación eficientes de productos en diversas aplicaciones industriales.Diseñado con una construcción y precisión de trabajo pesado, este sistema de transportadores está diseñado para integrarse en las líneas de producción existentes, ofreciendo una solución perfecta para el manejo de cargas pesadas y el posicionamiento preciso.
Parámetros del producto
|
Diámetro giratorio
|
Las demás medidas |
|
Número de hebras
|
3 Caderas |
|
Centros de las líneas
|
500 mm |
|
Alturas
|
Los pies ajustables para trabajos pesados de 500 mm ± 50 mm |
|
Cadenas
|
10A-2 (15.875 mm Pitch) Cadena dúplex guiada por una vía UHMWPE |
|
Ángulo de rotación
|
Estadio 90 grados |
|
Velocidad de rotación del giradiscos
|
3 - 5 rpm, arranque/parada suave y variable por inversor |
|
Velocidad de transporte de la mesa de la cadena
|
10 m/min, constante |
|
Guía lateral ajustable
|
- ¿ Qué? |
|
Placas para pasarelas
|
- ¿ Qué? |
|
Tipo de conducción
|
"Técnica de control" de las características de las máquinas de ensayo y de los equipos de ensayo.
"Table de cadenas" accionada por una cadena de rodillos duplex de 10A-2;
|
|
Válvula de tensión
|
380 VAC 3 ph 50/60 Hz |
| El motor |
Motor giratorio: motor DELI con engranaje de frenado de 0,55 kw;
Motor de transporte en cadena: motor GPG de 0,75 kW;
|
|
Finalización del marco
|
Revestida en polvo (Std. RAL 7035) |
|
Capacidad de carga
|
1 500 kg |
*Puede modificarse según las necesidades del cliente.
Por favor, haga clic en el siguiente formulario para descargarlo y llenarlo para consultar las especificaciones detalladas y las opciones de parámetros.
Ventaja del producto
*El transportador de mesa giratoria de cadena está diseñado para aplicaciones de trabajo pesado, capaz de soportar pesos de hasta 2000 kg.
* Puede adaptarse a cualquier requisito de rotación dentro de su rango, acomodándose a varios tamaños y tipos de palets.
*La plataforma de rodillos o cadenas se puede instalar en el rodamiento giratorio de acuerdo con los requisitos de diseño y las especificaciones del palet, lo que la hace fácilmente adaptable a cualquier velocidad de transporte, tipo de palet,y peso.
*El transportador ofrece una gran capacidad de carga, una rotación precisa de los palets, una menor operación manual y una mayor eficiencia y seguridad de la producción.
Las especificaciones del producto
Diámetro giratorio:2000 mm, para productos de gran tamaño.
Número de hebras:Equipado con 3 hebras para una mayor resistencia y soporte.
Centros de las líneas:Se dispondrán a 500 mm de distancia entre sí para una distribución uniforme y un soporte de carga.
El valor de las emisiones de CO2 será el siguiente:Ajustable a partir de 500 mm ± 50 mm, montado en pies ajustables de uso pesado para la estabilidad en superficies irregulares.
La cadena:Utiliza una cadena dúplex de 10A-2 (15.875 mm Pitch), guiada por una pista UHMWPE para un funcionamiento sin problemas.
Ángulo de rotación:Rotación estándar de 90 grados, personalizable según sea necesario.
Velocidad de rotación del giradiscos:Variable de 3 a 5 rpm con arranque/parada suave y ajustable mediante inversor.
Velocidad de transporte de la mesa de la cadena:Constante a 10 m/min.
Guía lateral ajustable:Incluido para un control preciso de la carga.
Las placas de las pasarelas:Disponible para el acceso seguro del operador.
Tipo de conducción:Rotación impulsada por rodamiento; mesa de cadenas impulsada por una cadena de rodillos duplex 10A-2.
Válvulas de carga:Funciona con 380 VAC 3 ph 50/60 Hz.
El motor:Cuenta con un motor de engranajes frenados DELI de 0,55 kw para la rotación y un motor GPG de 0,75 kw para el transporte de cadena.
Finalización del cuadro:Polvo revestido con la norma RAL 7035 para su durabilidad y resistencia al desgaste.
Capacidad de carga:Diseñado para soportar una carga sustancial de hasta 1500 kg.
ProductoLos materiales
La cadena:Fabricado en materiales duraderos con una inclinación de 15,875 mm, que garantizan un soporte y movimiento de carga confiables.
Las demás:Construido con un diámetro de rodillo de Ø76 mm y un espesor de pared de tubo de 3 mm, hecho de acero galvanizado para mayor resistencia y resistencia a la corrosión.
El eje:Cuenta con un diámetro de eje de Ø20 mm, retenido por hilo femenino con el uso de pernos M12 para el sujeción segura.
Aplicación del producto
* El transportador de tablas giratorias de cadena se aplica ampliamente en industrias como alimentos y bebidas, productos farmacéuticos y fabricación general para transferencia de palets y rotación de productos.
*Es particularmente útil en situaciones en las que el espacio es limitado pero la necesidad de un manejo eficiente del material es elevada.
*El transportador giratorio puede integrarse en sistemas existentes o utilizarse como una solución independiente para diversos desafíos de manejo de materiales, mejorando el flujo y la eficiencia de la producción
Servicio y apoyo
Proporcionamos servicios de mantenimiento integrales para garantizar que el transportador rotativo permanezca en óptimas condiciones.Nuestro equipo de soporte está disponible para ayudar con cualquier consulta técnica o necesidades de servicio.
